某研究所柴油發動機臺架試驗-集成式輔助自動控制系統

集成式輔助自動控制系統主要實現對某型號1200KW柴油發動機臺架測試，包括對冷卻液模擬系統、潤滑油模擬系統、燃油測試控制系統、中冷溫控系統、耗電裝置進行通訊，并實現運行控制；通過增加IO模塊完成對實驗室進風機、試驗室排風機等設備進行自動化控制。

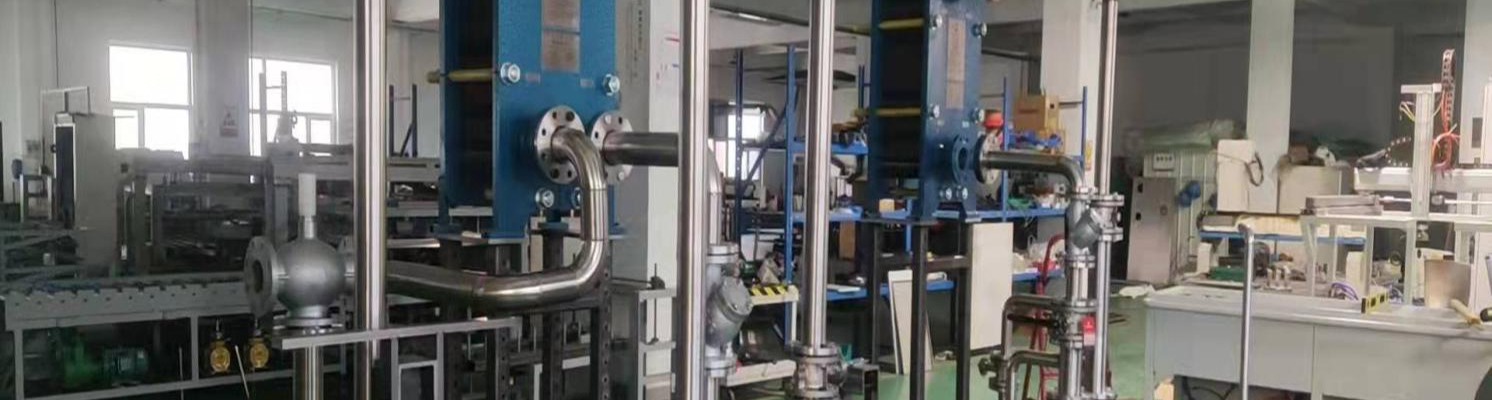

系統機械部分主循環管路采用不銹鋼管氬弧焊接制成，管道與各類閥門通過不銹鋼法蘭連接，核心部件主要包括板式換熱器，進口油泵，水泵，三通閥，不銹鋼水箱，油箱，加熱器等，以實現柴油發動機的各項性能實驗。

控制系統采用西門子S7 1200做為核心控制單元，通過西門子三通比例閥的閉環控制實現水溫的控制，加熱控制通過固態繼電器實現閉環控制。系統具備手動和自動兩種操作模式，并具備本地和遠程兩種控制模式，本地模式通過本地控制柜上的西門子彩色觸摸屏實現，遠程可通過臺架主控系統或集成式輔助系統軟件實現，系統可通過RS232、RS485、TCP/IP或CAN與外部設備建立通訊。

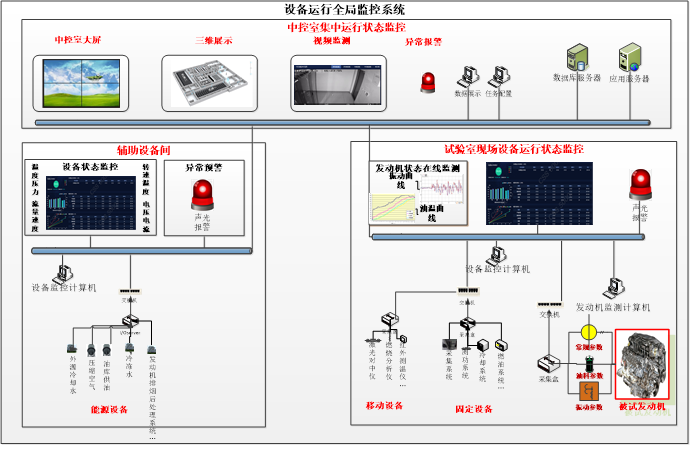

對整個試驗室的所有設備，以3D動態組圖來展示輔助設備的狀態。3D動態形式表達出被監測系統各部分的位置狀態，流體流向以及關鍵參數實時值；在試驗室運行時，動態顯示每個設備的運行狀態；在展示界面上可以直觀看到其運行的溫度數據等參數，當點擊該設備時，可進入設備控制參數設置界面，同時對試驗室的循環水、冷凍水系統的溫度、壓力等信號進行采集，并動態顯示在臺架操作臺顯示大屏上，并在設備工藝流程圖中動態顯示出監控?cái)?shù)據；
