01 項目需求

電力試驗數據采集系統主要用于飛機能源及電力測試系統試驗。完成能源系統試驗中高低電壓，諧波及閃變等各項動、靜態參數的采集記錄、數據的分析處理以及各種試驗狀態性能參數的分析計算，并能實時顯示試驗曲線，實時保存試驗的測試數據。試驗數據采集系統的各項技術指標應滿足本文件中的要求。

1.系統總通道數: 32通道(1000V高電壓信號) ;

2.采樣率: 2Ms/s, 同步采集，

3.分辨率:不低于18bit

4.PXI總線

5.整套系統由2部分組成，其中至少 一部分為一體化便攜式測試設備，一體化設備包含28路測量通道

6.機架式安裝信號調理系統2臺，每臺包括16通道。

7.配置實時數據采集分析軟件包(軟     件可移植) ;軟件可在任意計算機安裝使用且不需要加密狗;

8.所有信號同步采集

02 系統功能

● 系統總通道數: 32通道(16個1000v電壓輸入，16個低電壓多功能輸入用于電流和溫度等其他信號采集

● 模擬通道:分辨率18位，2MS/s/通道。每通道獨立A/D同步采樣,數據實時存儲只受硬盤空間限制，不會丟失數據

● 配置實時數據采集分析軟件包(軟件可移植) ;軟件可在任意計算機安裝使用且不需要加密狗;

● 所有信號同步采集，實時顯示，存儲:

● 模塊化儀器設計:系統采集設備為模塊化設計，硬件自身具有濾波、放大功能，系統精度不低于0.1%

● 硬件可擴展性及通用性:測試系統采用PXI總線體系結構形式;

●可完成指定試驗文件的建立與試驗通道的配置、試驗所用通道的參數輸入(手動輸入和文件導入)、調零、校準、通道檢查等

● 測試軟件應提供硬件控制、讀取數據、波形顯示、數據處理、波形分析、數據存儲、波形回放、自動計算、生成報告及打印等     功能

● 參照GJB5189- 2003《飛機供電特性參數測試方法》進行測試，并分析其對GJB181A- 2003《飛機供電特性》的符合性，軟件     部分應具有下列功能

● 交流穩態電壓分析程序

● 三相電壓有效值、電壓不平衡、波峰系數、穩態頻率、頻率調制幅度、電壓調制幅度、直流分量、電壓相位差等參數的計算,并     繪制出三相電壓的波形圖

● 交流畸變分析程序

● 計算三相電壓畸變系數，并繪制出三相電壓的畸變頻譜圖

● 交流瞬態分析程序

● 通過突加、突卸電氣負載，引起三相電壓和頻率的瞬變.計算三相瞬態電壓峰值(測量的大、小值) ,并繪制出三 相電壓和頻率的瞬變包絡線圖

● 交流非正常工作狀態分析程序

● 通過突加、突卸電氣負載，引起三相電壓和頻率的瞬變.繪制出三相交流過壓欠壓極限曲線和三相交流過頻欠頻極限曲線

● 直流穩態電壓分析程序

● 直流穩態電壓、脈動幅度等參數的計算,并繪制出直流電壓的曲線圖

● 直流畸變分析程序.

● 計算直流電壓畸變系數，并繪制出直流電壓的畸變頻譜圖

● 直流瞬態電壓分析程序

● 通過突加、突卸電氣負載，引起直流電壓的瞬變。繪制出直流電壓瞬變包絡線圖

● 直流非正常工作狀態分析程序

● 通過突加、突卸電氣負載，引起直流電壓的瞬變。繪制出直流過壓欠壓極限曲線

● 系統配套常規采集分析軟件

● 基于Windows 10操作系統

● 人性化、全中文菜單。圖形操作界面

● 支持鼠標及鍵盤操作

● 所有數據和圖形均可通過復制并粘貼至Word文檔中

● 支持多種文件格式的數據存儲

● 數據采集實時性:系統能夠完成所有信號的實時采集.實時記錄、實時分析和實時顯示等功能，滿足對被測系統工作狀態和各種數據實時監控的多種需求;應能以多種方式(數據表格、直方圖、曲線等)實時顯示試驗數據，具有多窗口顯示數據的能力，每個窗口可同時顯示任意條曲線;測試界面可以靈活配置，用戶可以任意增加或刪除曲線窗口，數據表格或模擬儀表.

● 試驗數據回放管理功能:可以對已采集存儲的試驗數據進行回放分析，具有一定的分析手段，其功能不少于實時顯示模塊的功能:使用該模塊時不會對試驗運行及實時顯示帶來影響

● 試驗數據實時遠程傳輸功能:能將試驗數據實時地以指定的文件格式傳輸至遠程計算機(系統之外)供常用或?qū)Ｓ密浖{(diào)用進行處理與分析:數據輸出格式多樣化，可由軟件設定選擇;

● 抗干擾能力:系統具有很高的抗干擾能力，能解決從傳感器到采集設備之間的長線傳輸問題

● X/Y記錄儀:顯示-一個或多個通道測量值與某個道之間的關系。

● 頻譜分析儀:具有高262K的譜線分辨率，多種窗函數(漢寧窗(-31dB) .漢明窗(-42dB) .矩形窗(-13dB) .

平頂窗(-68dB)、blackman-Harris (-92dB) blackman (-58dB) bartlett (-26dB) 等)

● 靈活的觸發功能:可選電平、時間、頻率為觸發信號，觸發條件可選沿觸發、濾波沿觸發、脈沖寬度觸發、斜率觸發等多種觸發方式。

● 可為每個模塊單獨設置采樣頻率，果樣頻率可根據觸發自動轉換高低速采樣速度。

● 多通道測試時，多個數據可全屏顯示，分頁顯示，全屏顯示時無需鼠標操作即可實現熱鍵操作窗口切換，非常適合于遠程多通道數據采集和監控，可以在數據記錄的同時，回看已經存儲的數據，記錄儀支持全屏和非全屏觀看的方便切換。

● 文件可多種格式輸出: Text, Excel. Flexpro. Matlab. 等多種格式。

● 可編程運算的虛擬通道:強大的在線數學運算和濾波功能。包括三角、微分、積分等.

● 采集通道的選擇、配置靈活、方便;通過對系統配置文件的存盤和打開，可以將上次采集的各種設置讀出來,避免繁瑣的設置工作;

● 軟件包含對采集數據的離線數學運算，生成新的數據及波形:

● 支持網絡化同步采集及遠程軟件控制;

● 交鑰匙工程:測試人員可很快熟悉掌握井實際操作.

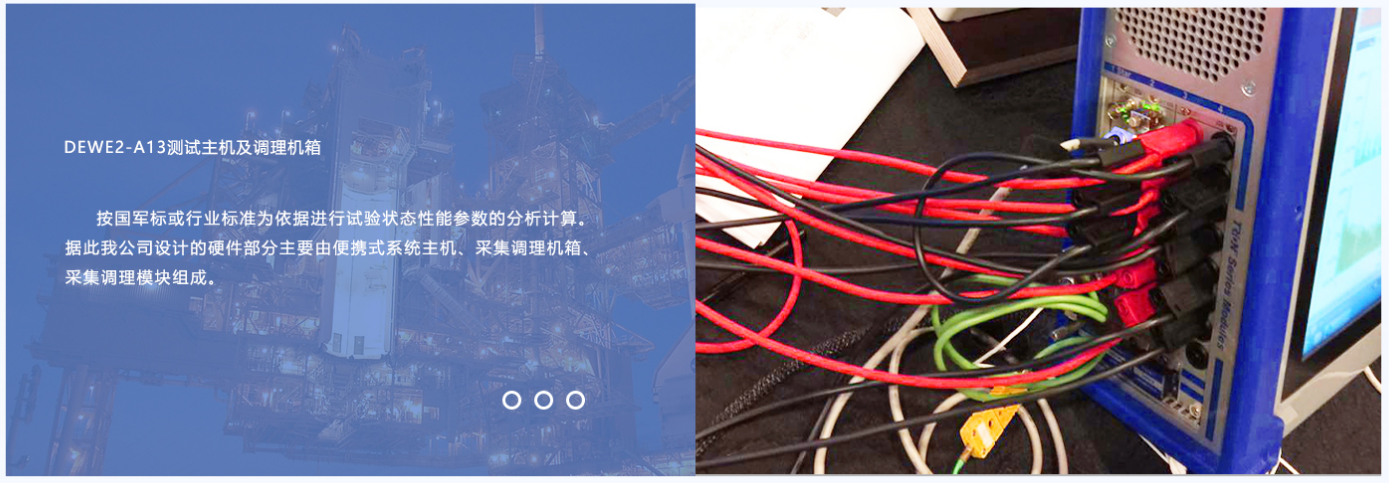

03 硬件設計

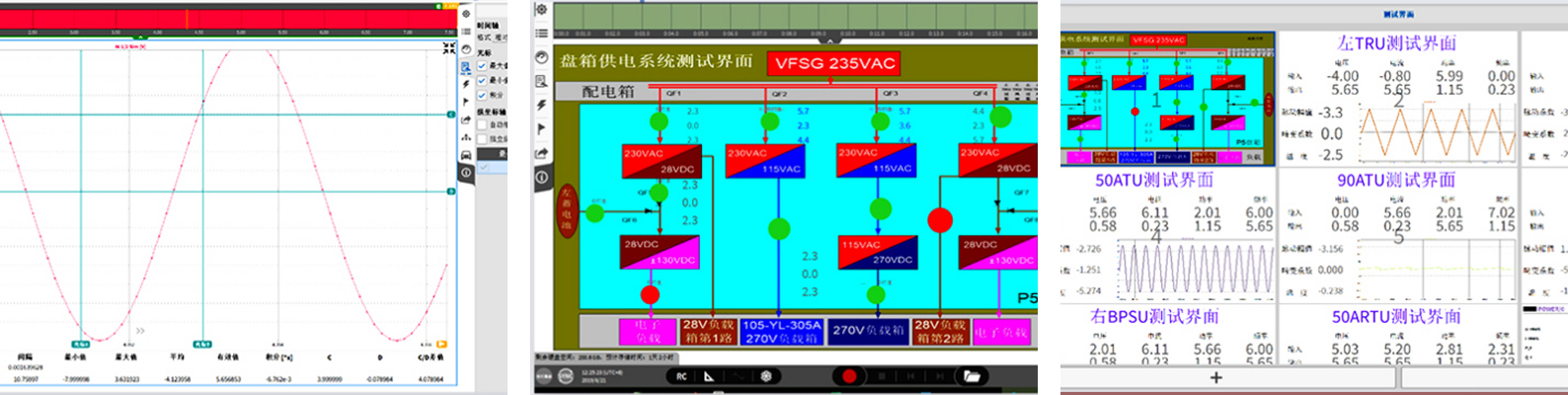

04 測試軟件

● 數據采集軟件的功能

● 集多種功能于一體:系統參數設置、數據記錄儀、示波器、X/Y記錄儀、頻譜分析儀、可編程運算的虛擬通道、視頻記錄儀、綜合信號......

● 系統參數設置:通道選擇，量程選擇，濾波選擇，采樣頻率設置，傳感器參數設置，傳感器標定，傳感器偏置歸零....

● 數據記錄儀:可實時顯示測量值/均方值/平均值;可同時開多個顯示窗口，每個窗口可顯示多個通道。

● 支持?jǐn)?shù)據采集的同時，可以回放過去的數據。

● 示波器:可同時開多個顯示窗口，每個窗口可顯示1 ~ 8個通道:具有觸發模式功能;具有移動光標顯示數據功能。

● X/Y記錄儀:顯示一個或多個通道測量值與某個道之間的關系。

● 頻譜分析儀:具有高262K的譜線分辨率，多種窗函數(漢寧窗(-31dB) 、漢明窗(-42dB) 、矩形窗(-13dB)、平頂窗(-68dB) 、blackman-Harris (-92dB) blackman (-58dB) bartlett (-26dB)等)

● 可編程運算的虛擬通道:強大的在線數學運算和濾波功能。包括三角、微分、積分等，

● 視頻記錄儀:同步視頻記錄功能。

● 綜合信號顯示儀:可根據需要選擇同時顯示數據記錄儀、示波器、X/Y記錄儀、頻譜分析儀、視頻記錄儀、GPS地圖顯示、其它多種方式的顯示儀....

●分析功能:所有測試數據實時存儲，可以重放，選擇，分析，打印。

●靈活的觸發功能:可選電平、時間、頻率為觸發信號，觸發條件可選沿觸發、濾波沿觸發、脈沖寬度觸發、斜率觸發等多種觸發方式。

●可為每個模塊單獨設置采樣頻率，采樣頻率可根據觸發自動轉換高低速采樣速度。

●離線math功能，可以實現信號離線的重采樣。

●支持GPS連接，可與IRIG完全同步，馬上支持PTP協議(1588協議) .

●提供用戶開發包，實現二次開發。

●多通道測試時，多個數據可全屏顯示，分頁顯示，全屏顯示時無需鼠標操作即可實現熱鍵操作窗口切換，非常適合于遠程多通道數據采集和監控，可以在數據記錄的同時，回看已經存儲的數據，記錄儀支持全屏和非全屏觀看的方便切換。

●文件可多種格式輸出: Text, Excel. Flexpro、 Matlab. 等多種格式。
