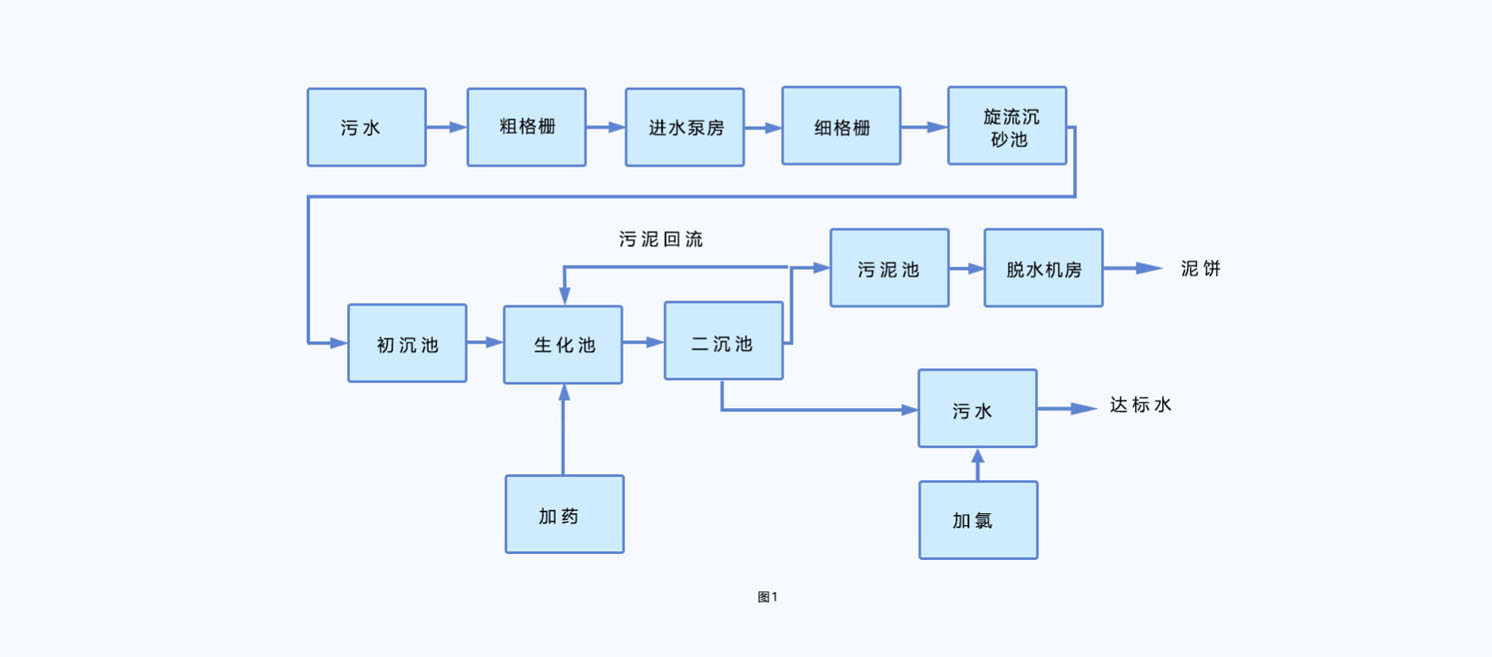

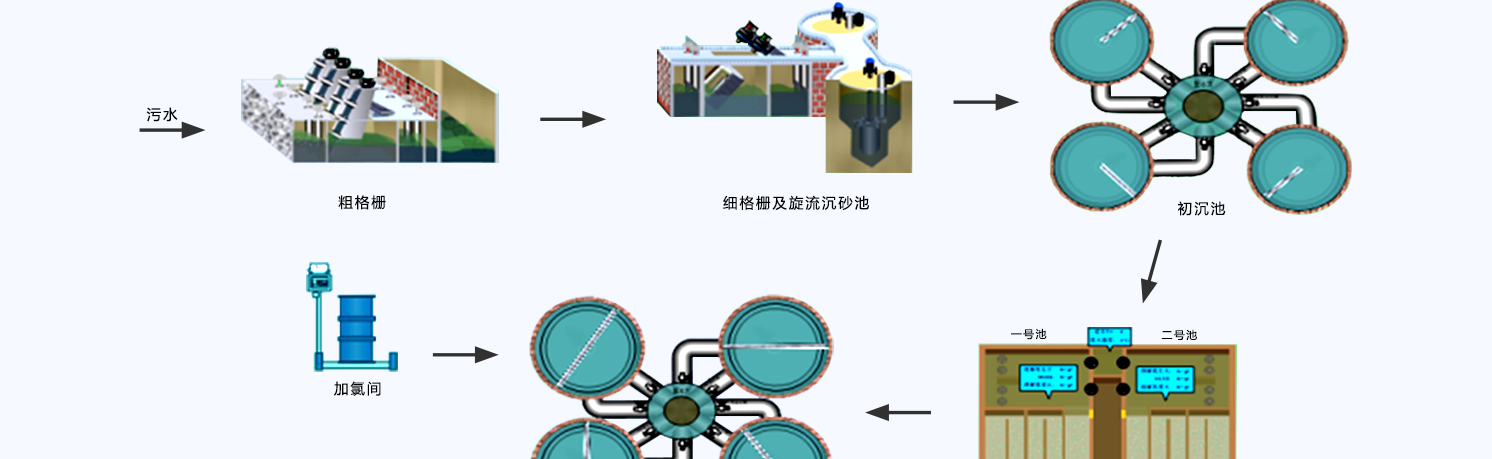

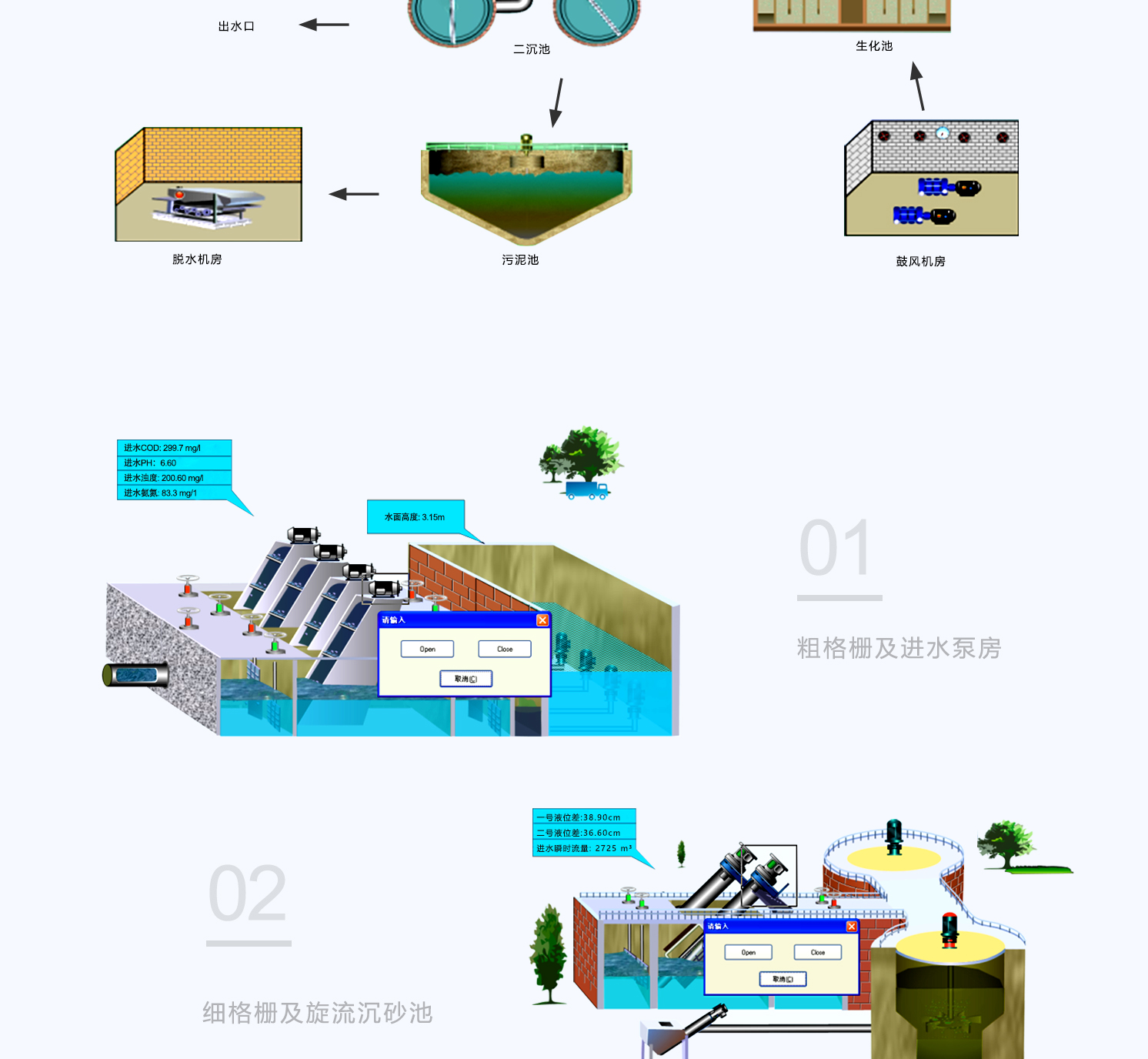

1.生活污水，工業廢水及雨污水通過下水管道首先進入處理廠的調節水池，然后進入粗格柵及進水泵房，進行水量調節同時除污水中的顆粒度較大的雜質；

2.再由進水泵提升至細格柵間,除水中的粒度較小的雜物,以減少后續構筑物的工作負荷；

3.從細格柵間出來的水進入旋流沉砂池，使水中的砂粒及比重較大的物質沉降下來,沉降的泥沙經過砂水分離器進行砂水分離；

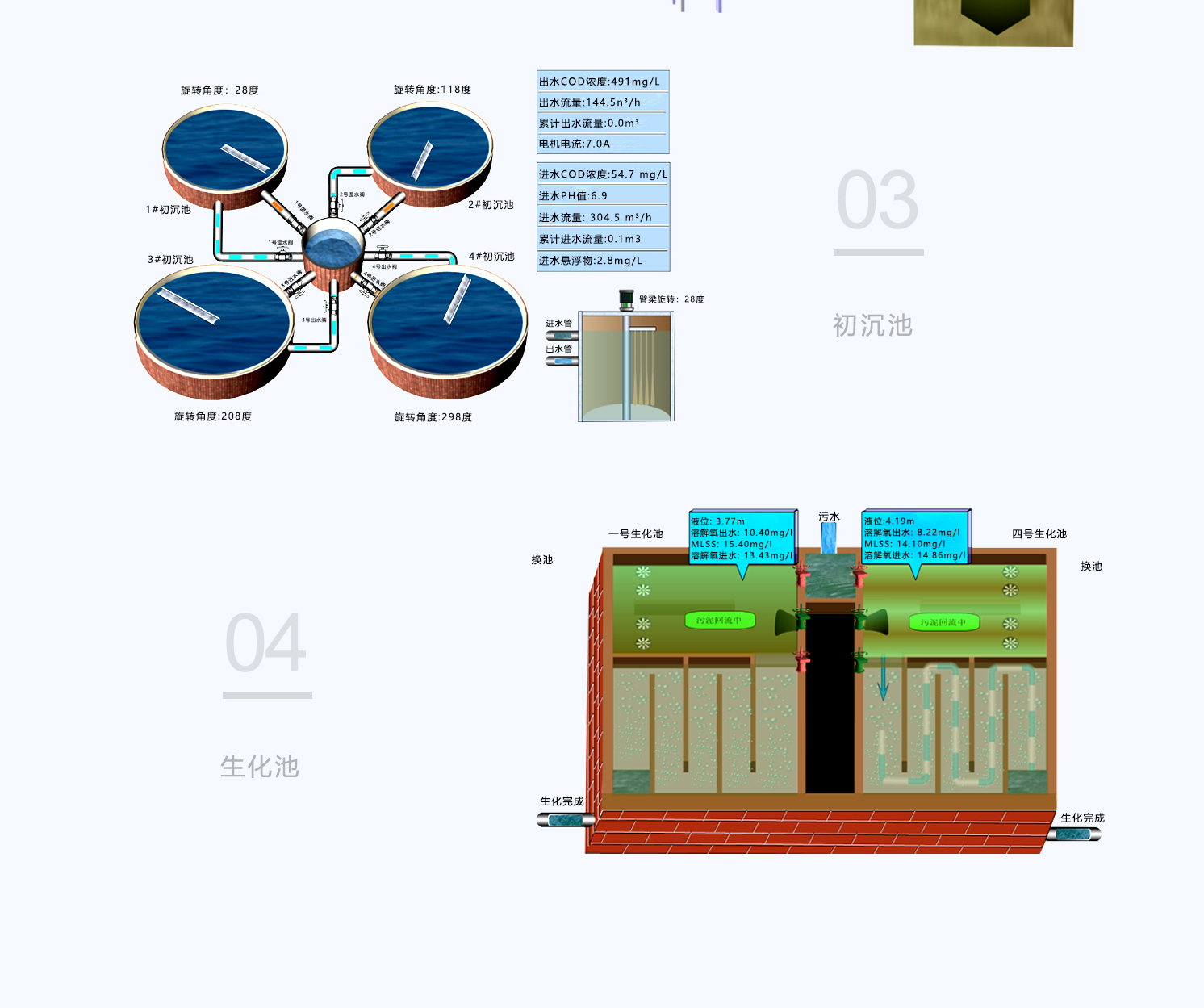

4.分離后的污水則流入配水井,經過配水井的緩沖作用和均衡分配再進入初沉池進行沉淀，除污水中的大部分泥渣；

5.隨后污水進入A/O生化池進行曝氣，A/O生化池分為絕氧和好氧兩段(A級、B級)以除水中的磷，同時也減少水中氨氮的含量；

6.經生化處理的污水后進入二沉池進行活性污泥沉降,沉降下來的污泥經過刮、吸泥機打入污泥泵；

7.污泥泵的活性污泥一部分回流 (回流比1: 1.3)到生化池，-部分進入污泥池；

8.污泥池中的污泥打入脫水機房，經帶式濃縮脫水一體機進行壓濾脫水后形成泥餅并自然風干,作為制造化肥的原料；

9.二沉池處理后的達標污水可以進行排河處理或者作為景觀及工業用中水處理；

      ●預處理工段

       預處理工段包括粗格柵、進水泵房、細格間、  旋流沉砂池、初沉池五個構筑物，它是為 保證    A/O生化池有效的除污水中的磷而設置的。

      ●生化處理工段

       生化處理工段包括A/0生化池、二沉池、鼓風機房三種構筑物，其中A/O生化池是水處理的核心部分，工藝流程就是以它來命名的。

      ●后續處理工段

       后續處理工段包括二沉池、加藥間、加氧間、污泥池、污泥脫水間，是污水處理的后續工作一- -水的排放、污泥脫水。

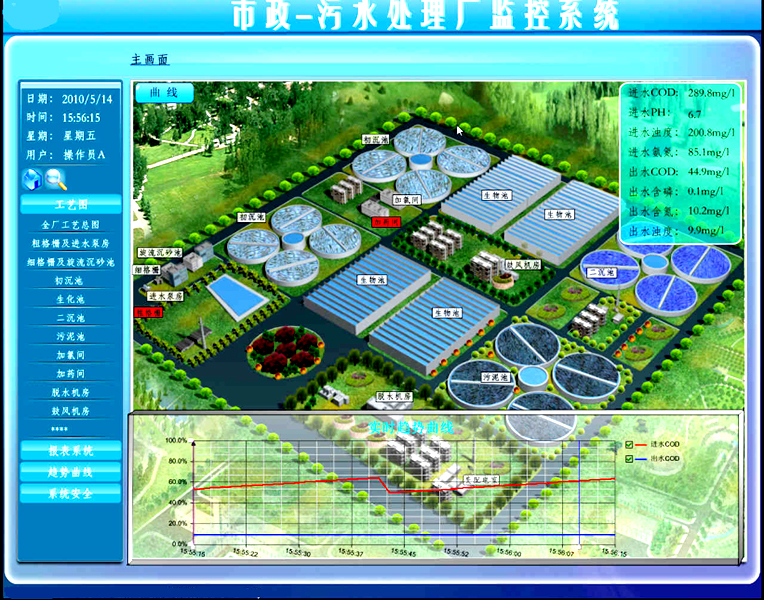

●污水處理廠SCADA監控系統

系統功能：

1.實現廠區集中管理、分散控制及性能可靠的現場控制、過程監視和計算機管理一體化.

2.完成對整個工藝過程及全部生產設備的自動監測和控制;

3.采集污水廠各工藝過程的工藝電氣參數及主要設備的運行狀態信息;

4.對現場數據進行分析、處理、儲存，對各類I藝參數做出趨勢曲線并自動生成各類報表:

5.報警系統將現場設備的各種故障在中控室進行聲、光報警,并能將故障分類打印。
