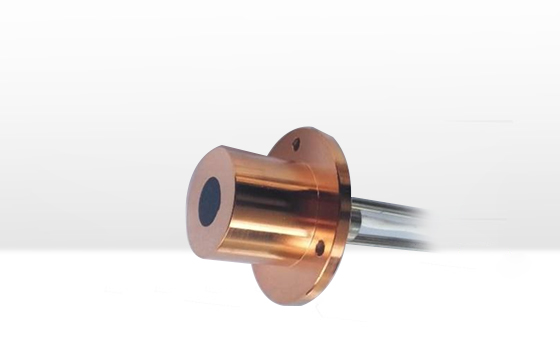

熱流傳感器/輻射熱流傳感器
應用領域:
包括但不限于:
火燒研究
爆炸試驗
航空航天
戰斗部
熱傳遞研究等
熱流傳感器/輻射熱流傳感器
熱流傳感器/輻射熱流傳感器廣泛應用于地面和飛行航空試驗、傳熱研究、可燃性試驗熱流標準、火災試驗、材料開發和窯爐開發等。
附件
可選配置:包括四種安裝配置、可拆卸窗口、水冷、傳導冷卻。在工作溫度超過200°C時,應選擇水冷。視窗附件(可選藍寶石、石英、硫化鋅、硒化鋅等窗口材料),測量輻射熱流(總輻射、紅外輻射)。

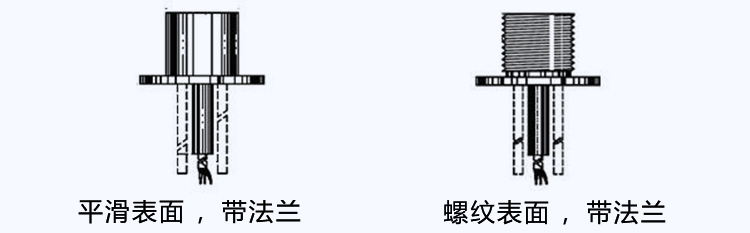

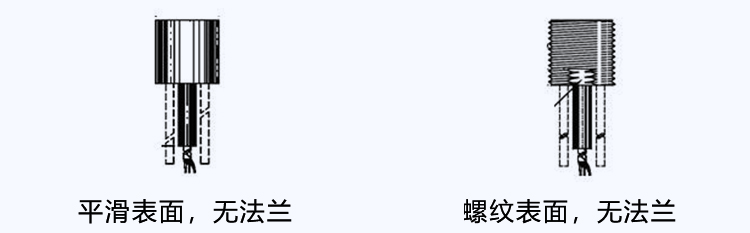

標準安裝配置如圖所示。包括平滑表面 ,帶法蘭;螺紋表面 ,帶法蘭;平滑表面,無法蘭;螺紋表面,無法蘭。
技術參數
類型 | Gardon式/Schmidt-Boelter式 |
可選量程 | 30000、20000、15000、10000、5000、4000,2000,1000,500,300, 250,200, 150, 100,50,25 , 20 , 10 , 5 , 2 , 1(kW/m2) |
輸出信號 | 毫伏線性輸出(有校正系數) |
傳感器吸收率 | 大于0.95 |
較高容許傳感器體溫度 | 200°C(如超過200°C需通冷卻水,耐受溫度可達3000°C |
重復性 | ±0.5% |
校準擴展不確定度 | ±3%,包含因子k=2(對于約95%的置信水平)(5000kw/m2以上為±5%) |
非線性度 | ±2% |
導線 | 銅雙鉸線,Teflon絕緣,銅絲編織屏蔽,1m 標準長度,裸端 |
尺寸 | 25(直徑) x 25(長)mm;法蘭直徑45mm(可定制) |
其它尺寸圖
