產品中心 | 數據采集系統

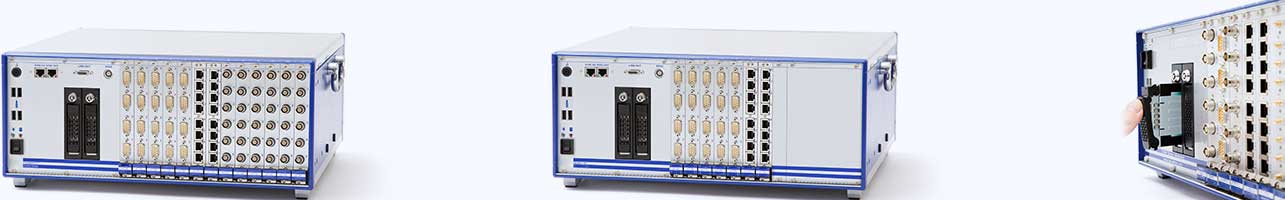

HCATM-7/HCATM-13
功能特點：
■結構緊湊配置靈活
■內置計算機系統，可實現數據實時存儲和分析
■便于車/機載測試應用
HCATM-7/HCATM-13數據采集系統概述
結構緊湊配置靈活、內置計算機系統，可實現數據實時存儲和分析、便于車/機載測試

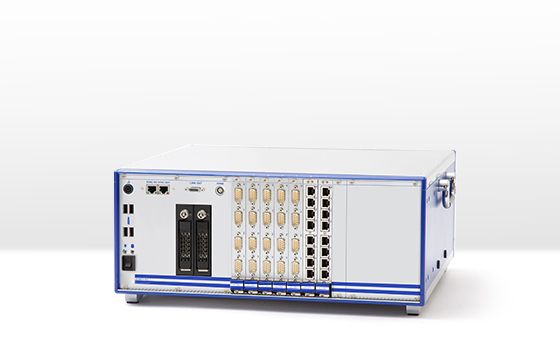

HCATM-13數據采集系統
| 型號 | HCATM-7/HCATM-13 |
| HC板卡插槽數 | 7/13 |
| 高速采集通道擴展 | 串聯StarNET機箱 或者通過HIC-DAQ級聯 |
| 100 Hz低速通道擴展 | 通過HC-CAN連接HCAD3 |
| 準靜態通道擴展 | 連接HCWD2 或通過HC-CAN連接HCAD2 |
| 數據存儲 | 120GB固態硬盤 1TB硬盤(選項2個3.5“英寸硬盤） |
| 存儲可選項 | Up to 4TB |
| 無間隙存儲速率 | Typ. 90 MB/s |
| 電源 | |
| 標配(Max.) | 10 to 264VAC 隔離 |
| 選項1 | 備用交流供電 |
| 選項2 | n/a |
| 外形尺寸 | |
尺寸 (W x D x H) 不含把手/支架 | 441 x 427 x 177 mm (17.4 x 16.8 x 7 in.) |
| 重量（不含模塊及電池） 1)1) | Typ. 13 kg (28.6 lb.) |
| 1) 單塊電池重量: 540 g (1.20 lb.) |
系統應用

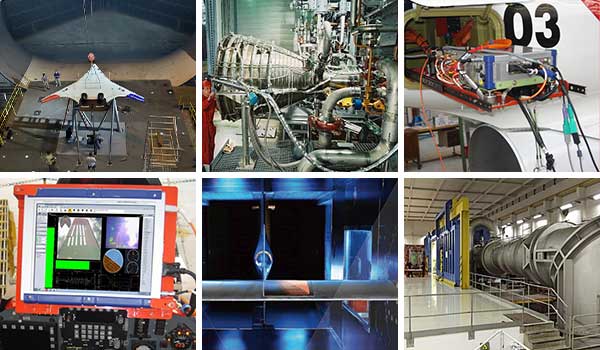

 | 應用場景 發動機測試 飛機電源系統測試 風洞試驗 零部件測試 飛機起落架測試 |
組件測試
在實驗室環境中，組件測試由我們完全可擴展的系統完成，可實現多達1000個同步測量通道，包括高精度計數器和視頻輸入。在故障觸發的情況下，警報輸出用于停止測試程序或通過電子郵件或短信通知測試操作員。
產品優勢
數據庫存儲整個測試設施的聯網測量數據可用性，使用免許可軟件進行數據分析。
數據庫存儲
所有測試系列數據可直接存入SQL數據庫或通過FTP協議傳輸。
典型測試
航空電子設備、伺服電機和執行器、 INU(慣性導航裝置）、電源、閥門、 起落架機械裝置、發電機
測試報告
有很多選項可以輕松創建您的測試報告。 留在HIC內直接打印報告。使用您 常用的辦公軟件工具（例如：Excel)或 導出到常用的第3方分析軟件，例如: MATLAB。 流行的分析平臺，如FlexPro和FAMOS, 直接打開HIC文件。
