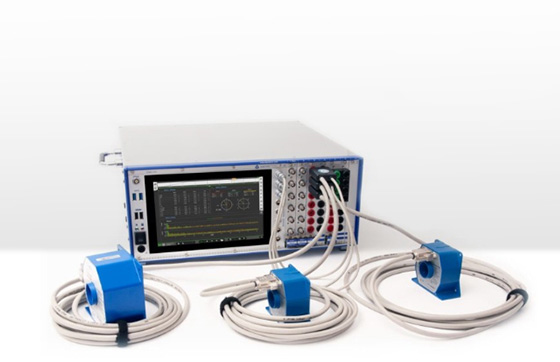

HCATM-P8功率分析儀

模塊化的高精度信號功率分析儀、高達16組電流&電壓測試通道-- 可擴展、用戶自定義多個功率分析組、多種連線方式: 單相電, 2相, 三相, 六相,可達9 相、0.01 %系統精度。

技術參數

應用場景：

應用場景：   ● 戶用光伏        ● 智能微網    ● 光伏組件測試   ● 儲能電池測試   ● 檢測認證實驗室   ● 光伏并網測試

實驗類型：

● 充放電測試

● 并網/離網切換測試

● 效率測試

● 過載能力測試

● 電能質量測試

● 功率控制測試

● 電網適應性測試

● 低電壓穿越測試

● 高電壓穿越測試

● 防孤島保護性能測試

● 保護功能測試

● 通訊測試

下圖所示為共 PV 母線光伏儲能示意圖，我們以此為例，介紹 HCATM 的測試解決方案、測試參數以及優勢：

產品測試 1：PV 組件

可按照 IEC60904 標準對 PV 的直流輸出 Vdc 和 Idc 進行測試，獲得光伏組件的電流和電壓特性。并基于原始電流電壓值，計算得出功率 P、電量 W。

此外，HCATM 多功能功率分析儀可以測試除電壓、電流外的多種模擬信號，因此連接光照傳感器并使用太陽模擬器，可對光伏組件的光譜響應、等效溫度等特性進行測試。

? 電流、電壓、功率、電量

? 光照強度

? 溫度

產品測試 2：DC/AC 逆變器

逆變器為光伏發電系統中較為重要的核心部件，用于將 PV 組件的直流電轉化成交流電，以便并入電網或驅動交流負載。因此，對于逆變器的測試內容較多，測試和計算參數也較為復雜。

HCATM 的 HIC 電力分析軟件，可以同時測試多組&多相電力系統，支持直流、交流、星形接法、三角接法、2 表法等不同的接線方式，并以 0.04%的計算精度，得到

以下參數：

? 原始波形曲線（高達 10MHz 的原始波形）

? 電流/電壓有效值 RMS

? 有功功率 P，無功功率 Q，視在功率 S

? 功率因數 PF

? 諧波/間諧波

? 電能 W

? 效率η

? 閃變（Pst、Plt、Dc、Dmax、td）

? 正序、負序、零序分量

? 三相不平衡

? 頻率 F

? 電壓瞬變上升/下降時間

支持的逆變器測試類型包括：

基本性能測試：

故障模擬測試：

● 母線軟起動失敗測試

● 輸出缺相保護測試

● 低電壓穿越測試

● 高電壓穿越測試

可靠性測試：

● PV 電壓跳變測試

● 電網電壓跳變測試

● 電網頻率跳變測試

注：功率分析儀可在測試電力信號時，同步進行噪聲測試

產品測試 3：儲能測試

對于儲能及蓄電池系統測試，HCATM 多功能分析儀可以測試電池的充放電特性、充放電量、充放電狀態等不同參數。通過數字 IO 接口，可以測試斷路器、繼電器等開關系統的通斷狀態，并可以通過 MODBUS/TCP 及 CAN 協議，讀取并存儲 EMS 等設備的測試統計及控制參數。

儲能系統測試參數：

? 電壓/電流

? 功率 P

? 電能 W（存儲電能 W+，釋放電能 W-）

? 直流紋波

? 充/放電時長

? 充/放電效率

多功能功率分析儀優勢

●  配置靈活，支持多種測試類型：

? 測試通道數量靈活，可實現單機箱 4 電壓/4 電流至 32 電壓/32 電流配置方案；

? 可同步測試轉速、轉矩、溫度、噪聲、振動等信號，并在軟件內進行相應的分析；

? 支持 USB 攝像頭和高速攝像機，可以保存記錄整個測試過程；

? 多種機型，適用于分布式測試、外場便攜實驗、臺架集成測試；

●  強大的電力測試板卡

? 高達 2000V 的電壓直接輸入，讀數精度 0.03%，無量程誤差；

? 支持各種類型電流傳感器采集及供電；

? 采樣率高達 10MHz/通道，且所有通道可同時使用較大采樣率采集存儲

● 功能強大的測試分析軟件

? 基于 windows 的軟件，簡單易操作，例如 LVRT 跌落時間光標直接讀取；

? 在線/離線電力組計算，用于光伏和儲能測試的計算參數類型齊全；

? 支持高達 10MHz 的原始波形數據連續存儲；

? 強大的數據后處理，可基于原始數據進行統計、濾波、公式等在線和離線運算；

? 測試數據批量處理/批量導出，便于數據分析和報告生成；

● 支持多種通訊方式

? 支持 SCPI/DATASTREAM/XCP/UDP/CAN/EtherCAT 等多種數據交互方式；

? 通過 MODbus/TCP 協議讀取 EMS 數據和狀態；

? 支持 RS232/RS485/RS422 等串口數據自定義開發解析；
