113B系列特殊應用壓力傳感器
功能特點：
空氣爆炸測量
水下爆炸測量
峰值和總沖量
爆炸研究和結構負載分析
微波管和密閉爆發測試
波束/或到達時間檢測

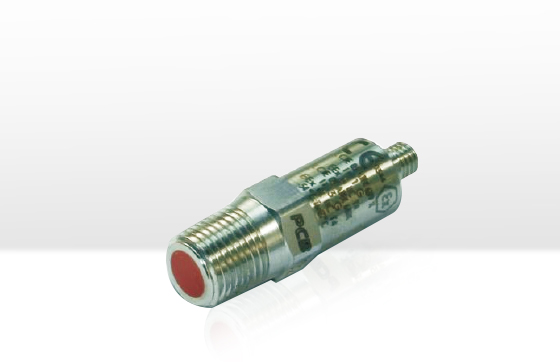

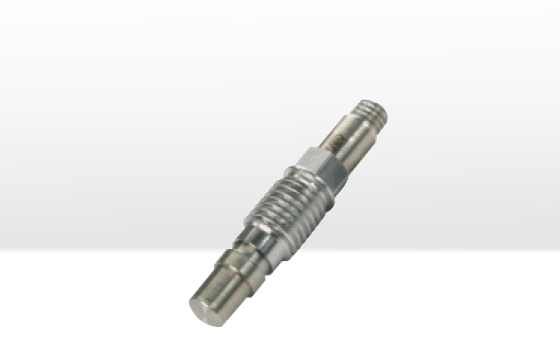

113B壓力傳感器
113性能是爆炸、超壓、燃料、火藥、推進劑的壓力測量，102B03是在113B的基礎上增加了對地隔離。
技術參數

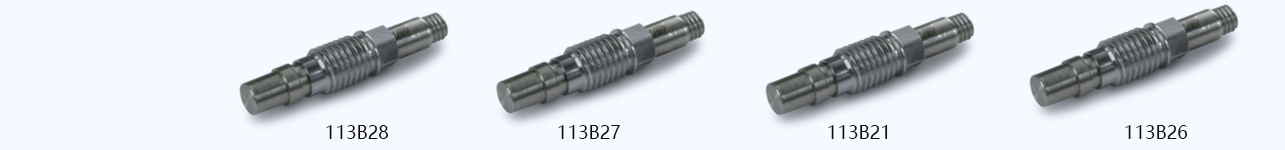

| 型號 | 113B28 | 113B27 | 113B21 | 113B26 |
| 量程 | 50psi 344.7kPa | 100psi 690kPa | 200psi 1379kPa | 500psi 3450kPa |
| 可用超量程[1] | 100psi 690kPa | 200psi 1379kPa | 400psi 2758kPa | 1psi 6895kPa |
| 靈敏度 | 100 mV/psi 14.5mV/kPa | 50 mV/psi 7.25mV/kPa | 25 mV/psi 3.6mV/kPa | 10mV/psi 1.45mV/kPa |
| 壓力 | 1 kPsi 6895kPa | 1 kPsi 6895kPa | 1 kPsi 6895kPa | 10 kPsi 6895kPa |
| 分辨率 | 1msi 0.007kPa | 1msi 0.007kPa | 1msi 0.007kPa | 2msi 0.014kPa |
| 諧振頻率 | ≥500kHz | ≥500kHz | ≥500kHz | ≥500kHz |
| 上升時間（反射） | ≤1 μsec | ≤1 μsec | ≤1 μsec | ≤1 μsec |
| 低頻響應（-5%） | 0.5Hz | 0.5Hz | 0.5Hz | 0.01Hz |
| 非線性度[2] | ≤1% | ≤1% | ≤1% | ≤1% |
| 加速度靈敏度 | ≤0.002 psi/g ≤0.0014kPa/(m/s2） | ≤0.002 psi/g ≤0.0014kPa/(m/s2） | ≤0.002 psi/g ≤0.0014kPa/(m/s2） | ≤0.002 psi/g ≤0.0014kPa/(m/s2） |
| 溫度范圍 | -100-+275°F -73-+135℃ | -100-+275°F -73-+135℃ | -100-+275°F -73-+135℃ | -100-+275°F -73-+135℃ |
| 放電時間常數 | ≥1 sec | ≥1 sec | ≥1 sec | ≥1 sec |
| 輸出接頭 | 10-32 | 10-32 | 10-32 | 10-32 |
| 殼體材料 | 17-4 PH 不銹鋼 | 17-4 PH 不銹鋼 | 17-4 PH 不銹鋼 | 17-4 PH 不銹鋼 |
| 膜片材料 | 殷鋼 | 殷鋼 | 殷鋼 | 殷鋼 |
| 密封方式 | 激光焊接 | 激光焊接 | 激光焊接 | 激光焊接 |
技術參數
| 型號 | 113B24 | 113B22 | 113B23 | 113B03 |
| 量程 | 1kpsi 6895kPa | 5kpsi 34,475kPa | 10kpsi 68,950kPa | 15kpsi 3450kPa |
| 可用超量程[1] | 2kpsi 13,790kPa | 10kpsi 68,950kPa | - | - |
| 靈敏度 | 5 mV/psi 0.725mV/kPa | 1mV/psi 0.145mV/kPa | 0.5 mV/psi 0.073mV/kPa | 0.4mV/psi 0.06mV/kPa |
| 壓力 | 10kPsi 68,950kPa | 15kPsi 103,420kPa | 15kPsi 10103,420kPa | 10kPsi 0.07kPa |
| 分辨率 | 5msi 0.035kPa | 20msi 0.14kPa | 40msi 28kPa | 2msi 0.014kPa |
| 諧振頻率 | ≥500kHz | ≥500kHz | ≥500kHz | ≥500kHz |
| 上升時間（反射） | ≤1 μsec | ≤1 μsec | ≤1 μsec | ≤1 μsec |
| 低頻響應（-5%） | 0.005Hz | 0.001Hz | 0.0005Hz | - |
| 非線性度[2] | ≤1% | ≤1% | ≤1% | ≤1% |
| 加速度靈敏度 | ≤0.002 psi/g ≤0.0014kPa/(m/s2） | ≤0.002 psi/g ≤0.0014kPa/(m/s2） | ≤0.002 psi/g ≤0.0014kPa/(m/s2） | ≤0.002 psi/g ≤0.0014kPa/(m/s2） |
| 溫度范圍 | -100-+275°F -73-+135℃ | -100-+275°F -73-+135℃ | -100-+275°F -73-+135℃ | -400-+400°F -240-+204℃ |
| 放電時間常數 | ≥100 sec | ≥500sec | ≥1000sec | - |
| 輸出接頭 | 10-32 | 10-32 | 10-32 | 10-32 |
| 殼體材料 | 17-4 PH 不銹鋼 | 17-4 PH 不銹鋼 | 17-4 PH 不銹鋼 | 17-4 PH 不銹鋼 |
| 膜片材料 | 殷鋼 | 殷鋼 | 殷鋼 | 殷鋼 |
| 密封方式 | 激光焊接 | 激光焊接 | 激光焊接 | 激光焊接 |
113B壓力傳感器冊子下載頁面：http://xh6g.cn/pinfo/544.html
