激光位移傳感器如何測量透明物體？

激光位移傳感器常用于長度、距離、振動、速度、方位等物理量的測量，還可用于探傷和大氣污染物的監測等。

常用的激光位移傳感器測量案例有：

1、尺寸測定：微小零件的位置識別；傳送帶上有無零件的監測；材料重疊和覆蓋的探測；機械手位置（工具中心位置）的控制；器件狀態檢測；器件位置的探測（通過小孔）；液位的監測；厚度的測量；振動分析；碰撞試驗測量；汽車相關試驗等。
2、金屬薄片和薄板的厚度測量：激光傳感器測量金屬薄片（薄板）的厚度。厚度的變化檢出可以幫助發現皺紋，小洞或者重疊，以避免機器發生故障。
3、氣缸筒的測量，同時測量：角度，長度，內、外直徑偏心度，圓錐度，同心度以及表面輪廓。
4、長度的測量：將測量的組件放在指定位置的輸送帶上，激光傳感器檢測到該組件并與觸發的激光掃描儀同時進行測量，得到組件的長度。
5、均勻度的檢查：在要測量的工件運動的傾斜方向一行放幾個激光傳感器，直接通過一個傳感器進行度量值的輸出，另外也可以用一個軟件計算出度量值，并根據信號或數據讀出結果。
6、電子元件的檢查：用兩個激光掃描儀，將被測元件擺放在兩者之間，通過傳感器讀出數據，從而檢測出該元件尺寸的準確度及完整性。
7、生產線上灌裝級別的檢查：激光傳感器集成到灌裝產品的生產制造中，當灌裝產品經過傳感器時，就可以檢測到是否填充滿。傳感器用激光束反射表面的擴展程序就能準確的識別灌裝產品填充是否合格以及產品的數量。
8、傳感器測量物體的直線度：首先你需要2-3個激光位移傳感器來進行組合式的測量。然后將3個激光位移傳感器安裝在于產線平行的一條直線上，并根據你所需要的測量精度來確定三個激光位移傳感器之間的間距。你需要讓這一個物體以平行于激光位移傳感器安裝線上的方向前進。當產線與傳感器的安裝線是平行的情況下，三個傳感器測出來的距離差別越大則此物體的直線度越差，三個傳感器測出來的距離差別越小，說明此物體的直線度越好，你可以根據你所要測量物體的長度，以及三個傳感器安裝間的間距等數據來確立一個直線度的百分比，從而得到量化的信號輸出，已達到檢測物體直線度的目的。
隨著手機玻璃等部件使用需求量的增加，要求具備透明物體測量功能的需求也在日益增長。要優化生產，具備在生產線上測量玻璃厚度與平面度的功能正成為人們值得竭力實現的重要功能。此外，還將討論的功能包括環境照明補償、透視測量被透明物體所覆蓋的目標等，激光位移傳感器如何測量透明物體？

透明測量的原理：

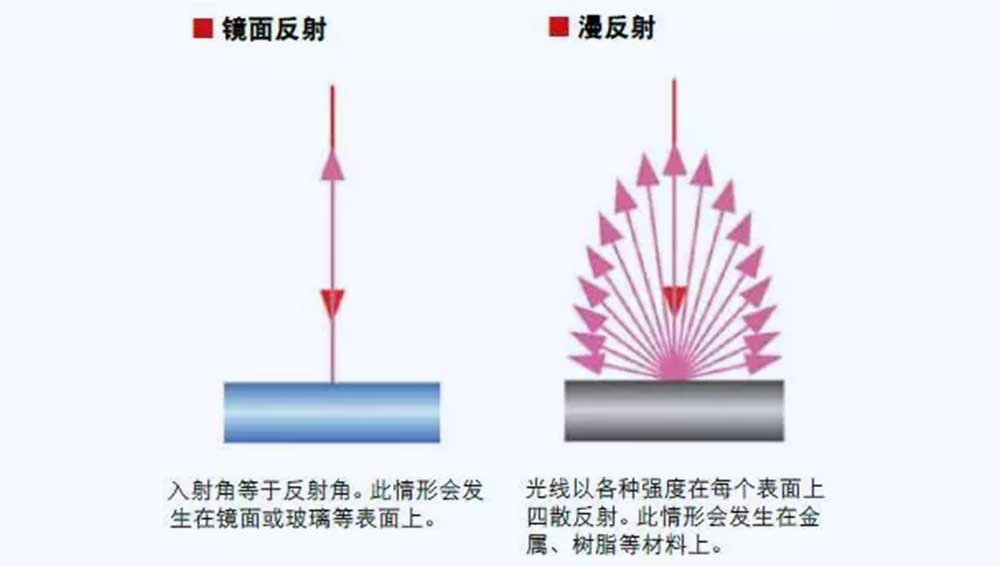

光反射可分為兩類：“鏡面反射”和“漫反射”。當入射角與反射角相等時會發生鏡面反射，大部分反射光都沿此光路反射。發生漫反射時，光線會以各種不同的強度在表面上四散反射。

透明物體（例如，玻璃和薄膜）幾乎不發生漫反射，因此大部分反射光都沿相同的光路進行反射。

穩定測量的必備功能
透明表面上光線的優化

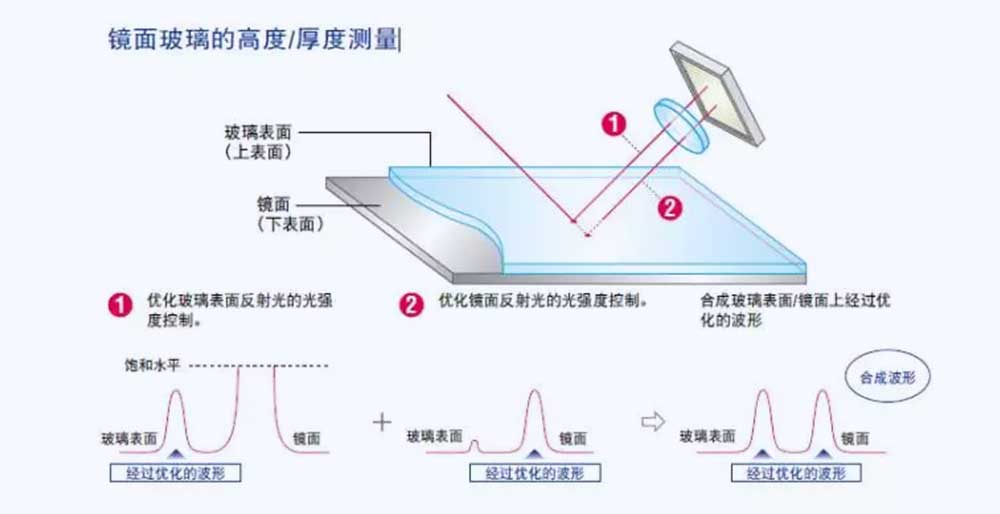

如下圖所示，部分光線在透明表面上發生反射，而其余部分則穿透該表面，這會造成反射回傳感器感光元件的光強度存在巨大差異。光強度差異雖然不會造成測量錯誤，但會對測量的穩定性產生很大影響。
