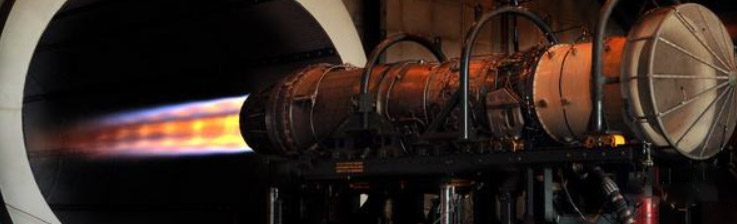

航空發動機是一個復雜的動力裝置，主要由進氣道、壓氣機、燃燒室、渦輪、加力燃燒室、尾噴管、附件傳動裝置與附屬系統等組成。其內部的氣動、熱力和結構特性非常復雜，因此對其工況不能從計算上給予詳盡準確地描述，必須依靠試驗來獲得相關數值。

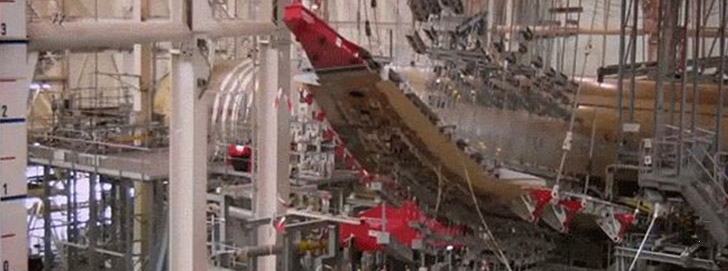

結構強度測試：

目的：驗證飛行器結構設計是否滿足承載能力要求

測試內容：

靜力試驗：對整體及部件在使用載荷、設計載荷和破壞載荷下的應力進行分析，得出實際的安全系數和剩余強度系數，與設計參數進行相比較，并測量變形以校驗剛度。

動力實驗：對受沖擊載荷與交變載荷的部件（如起落架、機翼）進行沖擊試驗和疲勞測試。

飛行實驗：測試低速/高速時的部件性能，顫振臨界速度范圍；飛行載荷和突風載荷對結構的影響。

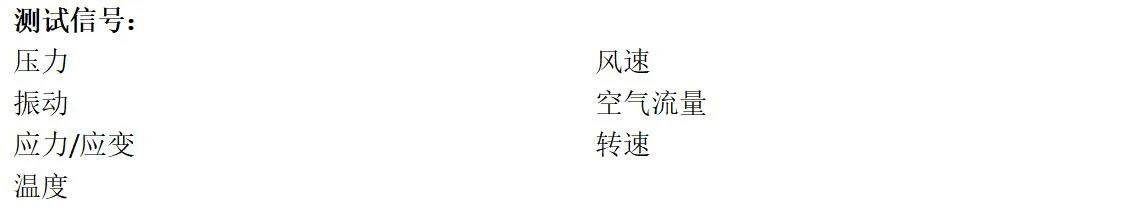

測量參數主要為：應力/應變

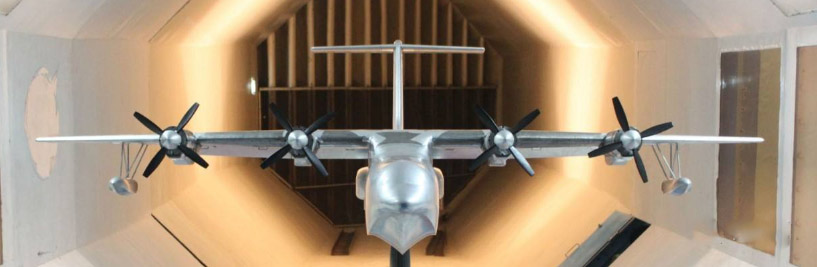

風洞測試：

風洞試驗基本上有兩種類型，即靜穩定試驗和壓力試驗，通過這兩種類型的測試，可以確定飛行器的空氣動力特性。

靜態穩定性試驗測量了由于外力特性而產生的各種力和力矩，以及之間的相互關系。

壓力測試用于提供作用于測試對象的壓力，這是通過在被側物體表面上放置傳感器來完成的，壓力測試數據能夠更好的平衡飛機。

此外，對于特定位置的空氣流量、溫度場分布等測試，也逐漸添加到測試內容當中。同時，對于旋轉部位（如螺旋槳）等，還需測量其轉速，并與模擬通道同步。

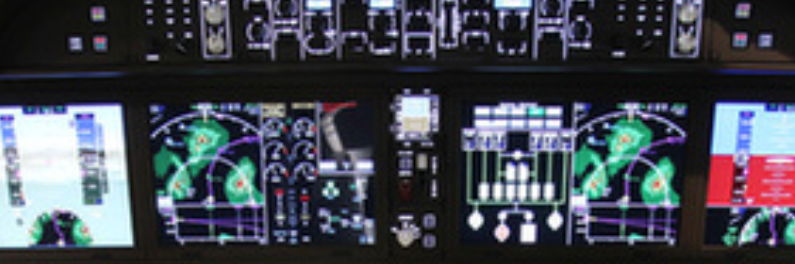

對飛行器電源系統、負載系統、控制及總線系統進行采集和分析，獲取詳細的航空電力參數，以優化和改進電源品質以及電力分配，減少由航電部分引起的故障，保障飛行安全。

按照GJB181及MIL-STD-704F-2004標準，需要對以下參數和信號進行分析：

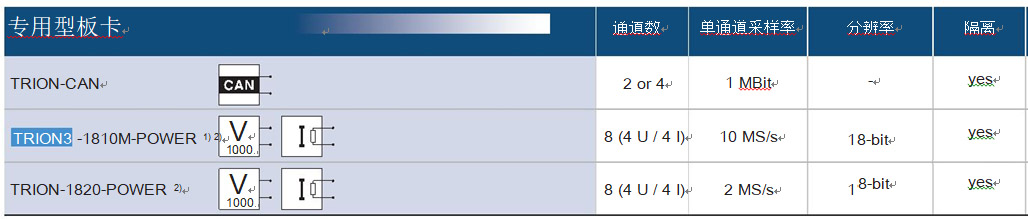

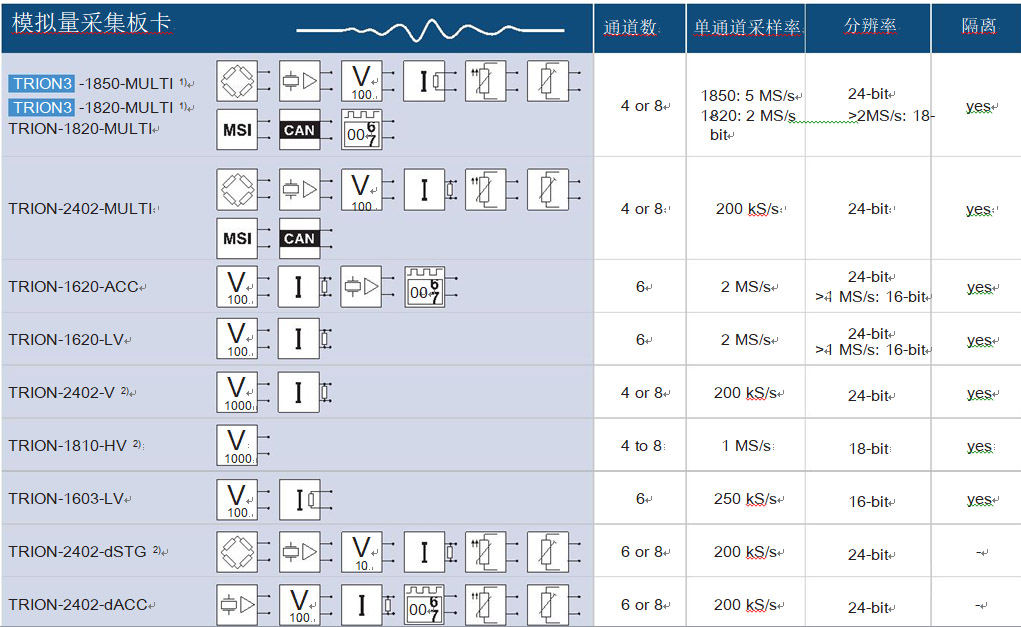

典型配置：

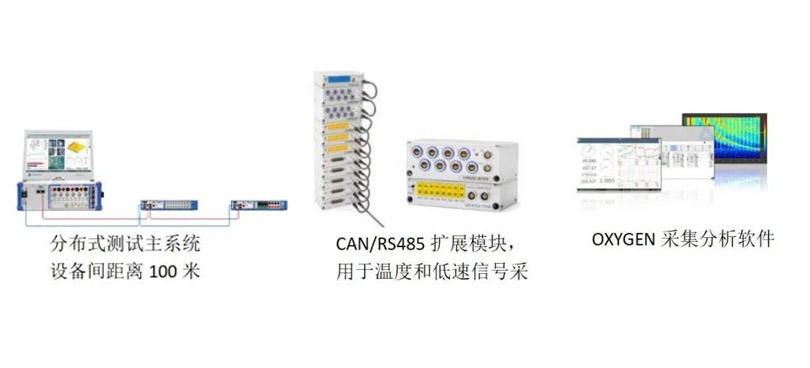

發動機/結構強度測試

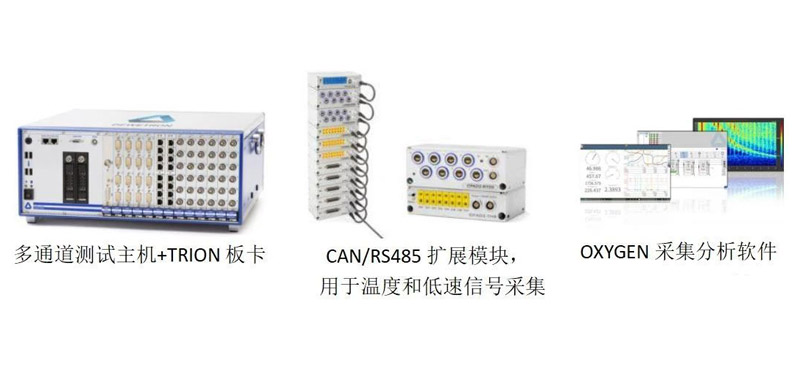

風洞測試

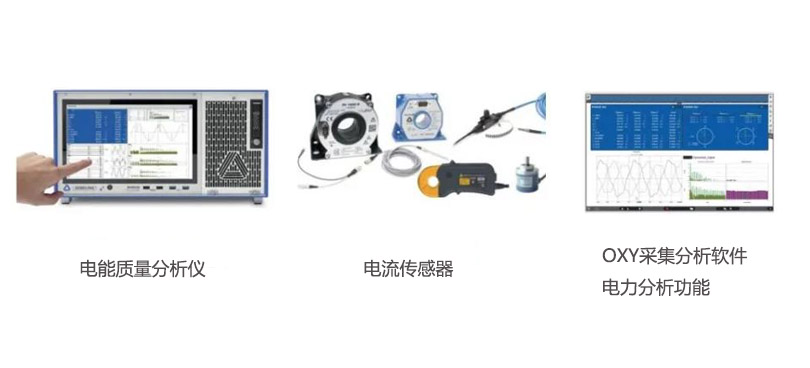

航電測試

功能模塊示例：

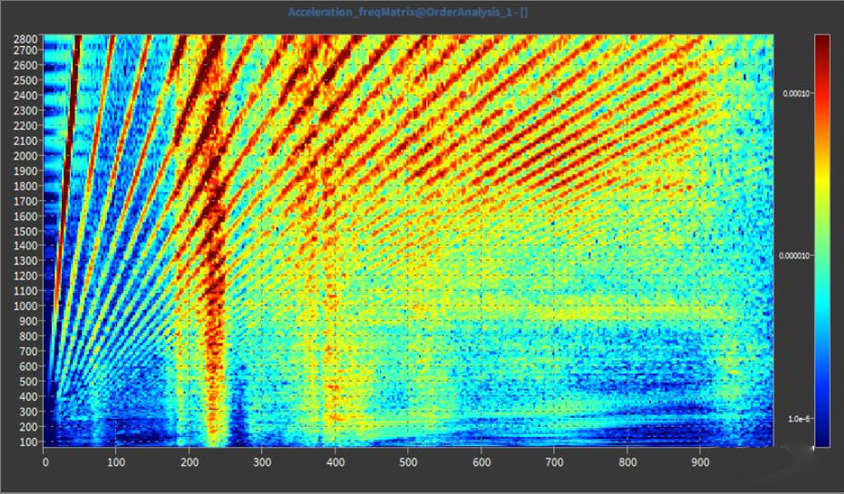

階次分析：

旋轉機械的噪聲和振動分析，計算并顯示轉速

跟蹤下的階次頻譜圖。

>同時進行頻域和階域的分析

>計算轉速范圍 60 - 100000 rpm

>階次分辨率 0.01 - 1, 計算覆蓋率90%

>可抽取特定階次振幅和相位，并顯示對應曲線和數值

>色譜圖可靈活調節，以獲得比較直觀的階次譜和頻域譜

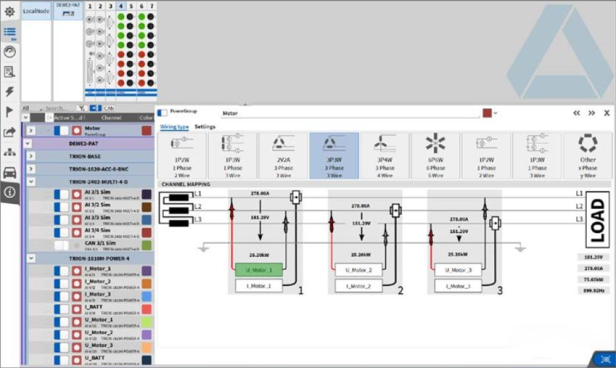

>分析1-9 相電力系統

>同時測試多個電力組；

>無間息周期計算,獨特的基頻檢

測和延遲補償保證了測試結果的準確性

>基礎版: 電壓, 電流有效值, 平均值,

基波和對稱分量、有功無功視在功率，

總功率和基波功率，能量

高級版：諧波(IEC 61000-4-7), 閃變 (IEC 61000-4-15) flickeremission (IEC 61400-21)以及機械效率

專業版：1ms滾動計算 FGW-TG3 (TR3)

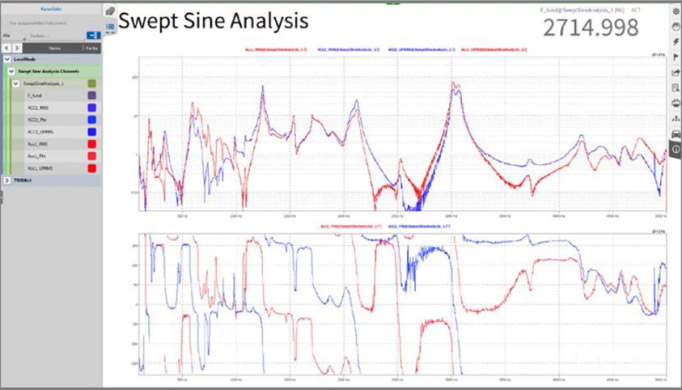

正弦掃頻分析：

用于結構的正弦掃頻分析，如振動臺測試。

一個激振源可對應多個振動通道；

>追蹤頻率：1Hz-20KHz

>自定義掃頻步長

>計算得到基頻對應的峰值和有效值，以及相位偏移

>得到傳遞函數和伯德圖

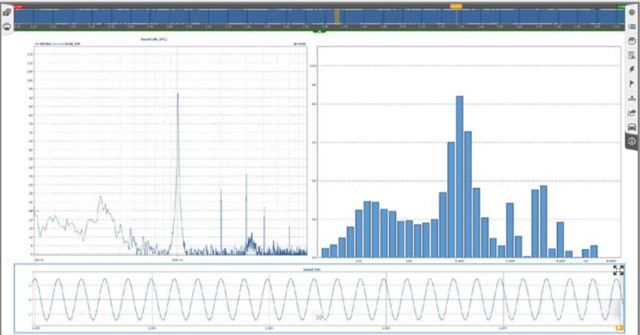

                                           FFT，倍頻程&噪聲分析：

                                           >自由選擇輸入采樣率或者線分辨率

                                           >7 種不同的窗函數

                                           >幅值譜、功率譜、有效值、功率譜密度、dB等

                                           >計算平均和覆蓋率

                                           >色譜圖顏色可調

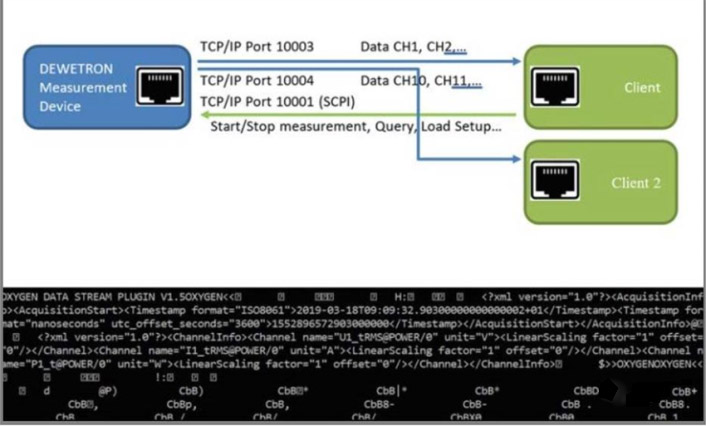

數據傳輸：

將采集到的數據(包含計算得到的數據，例如電力分析或統計后的數據)通過 TCP/IP高速傳輸?shù)揭粋€或者多個應用中。

>采集到的數據通過TCP/IP傳輸

>可搭配SCPI遠程控制,實現采集的遠程控制和數據傳輸。

>支持1- N實時傳輸,并為每臺接收單元單獨配置傳輸通道。

>Datastream數據傳輸可實現所有測試數據和計算值的實時傳輸。
